Как опытный поставщик пластиковых инъекционных машин, я понимаю критическую роль, которую играет точный расчет объема впрыска в процессе литья пластиковой инъекции. Этот блог направлен на то, чтобы предоставить всеобъемлющее руководство о том, как вычислить объем впрыска для пластиковой инъекционной машины, обеспечивая оптимальную производительность и высокую производительность качества для ваших проектов.
Понимание оснований объема инъекции
Объем инъекции относится к количеству расплавленного пластика, который впрыскивается в полость формы во время каждого цикла впрыска. Это фундаментальный параметр, который напрямую влияет на размер, вес и качество формованной части. Правильно расчет объема инъекции имеет важное значение для достижения согласованных размеров деталей, минимизации отходов и максимизации эффективности производства.
Факторы, влияющие на объем впрыска
Прежде чем углубляться в методы расчета, важно понять факторы, которые могут влиять на объем инъекции:
- Часть дизайна: Размер, форма и сложность формованной части являются основными детерминантами требуемого объема впрыска. Большие детали естественным образом требуют большего пластика, в то время как сложной геометрии могут потребоваться дополнительный материал для заполнения всех полостей.
- Дизайн плесени: Должен быть рассмотрен объем полости плесени, включая бегунов, ворот и вентиляционных отверстий. Хорошо спроектированная плесень минимизирует количество дополнительного материала, необходимого для системы бегунов.
- Свойства пластикового материала: Различные пластиковые материалы имеют разные плотности и характеристики потока. Например, пластмассы с высокой плотностью потребуют большего объема для того же веса по сравнению с пластиками с низкой плотностью. Скорость усадки материала также влияет на конечный размер детали и, следовательно, объем впрыска.
- Машины спецификации: Инъекционная единица пластиковой инъекционной машины имеет максимальную объемную объем впрыска. Крайне важно убедиться, что расчетный объем впрыска находился в пределах возможностей машины.
Методы расчета
Метод 1: Расчет объема на основе размеров деталей
Если вы знаете размеры формованной части, вы можете рассчитать ее объем, используя основные геометрические формулы. Вот некоторые общие формы и их методы расчета объема:
- Кубоид: Для части с длиной (L), шириной (W) и высотой (h) объем (V) рассчитывается как (v = L \ times w \ times h).
- Цилиндр: Для цилиндра с радиусом (r) и высотой (h) объем составляет (v = \ pi r^{2} h).
- Сфера: Для сферы с Radius (r) том составляет (v = \ frac {4} {3} \ pi r^{3}).
После того, как вы рассчитали объем детали, вам необходимо учесть объем бегуна и затвора. Типичная система бегунов может добавить 10% - 30% к объему детали, в зависимости от его дизайна.
Давайте предположим, что у вас есть кубоидная - форма с (L = 100 мм), (W = 50 мм) и (H = 20 мм). Объем части (v_ {part} = 100 \ times50 \ times20 = 100000mm^{3} = 100cm^{3}). Если система бегуна и затвора добавляет 20% к объему детали, общий объем впрыска (v_ {otto} = v_ {part} \ times (1 + 0,2) = 100 \ times1.2 = 120cm^{3}).
Метод 2: Вес - до - преобразование объема
Другим способом вычисления объема впрыска является определение веса детали, а затем преобразование ее в объем, используя плотность пластикового материала.
Формула для расчета объема по весу составляет (v = \ frac {m} {\ rho}), где (m) является массой детали, а (\ rho) - плотность пластикового материала.
Например, если у вас есть часть, которая весит 50 граммов, а пластиковый материал имеет плотность (1,2 г/см^{3}), объем детали составляет (v = \ frac {50} {1.2} \ axtx41.67cm^{3}). Опять же, вам нужно добавить объем системы бегуна.
Использование наших пластиковых инъекционных машин для точной инъекции

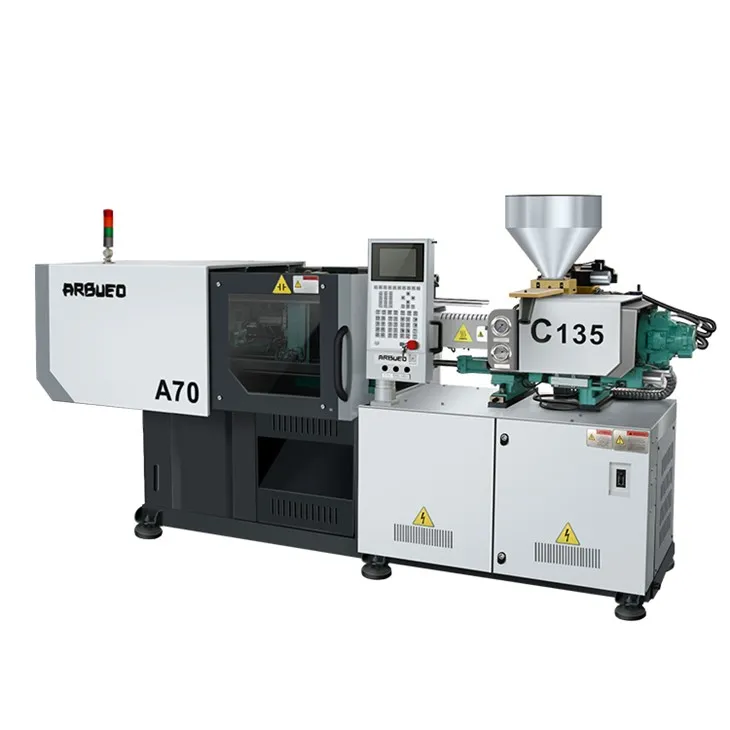

В нашей компании мы предлагаем широкий спектр пластиковых инъекционных машин, в том числеГидравлическая зажимная формовочная машина для инъекцииВГидравлическая пластиковая инъекция, иГибридный формовочный аппаратПолем Эти машины оснащены расширенными системами управления, которые позволяют точно регулировать объем впрыска.
Гидравлические машины для формования гидравлирования обеспечивают высокую силу зажима давления, обеспечивая точное заполнение полостей плесени. Гидравлические пластиковые инъекционные машины известны своей надежностью и простотой работы. Между тем, гибридные инъекционные формовочные машины сочетают в себе преимущества гидравлических и электрических систем, предлагая энергию - эффективность и высокую работу скорости.
Прекрасно - настройка объема впрыска
После первоначального расчета часто необходимо настраивать объем впрыска во время фактического производственного процесса. Вот несколько шагов, чтобы следовать:
- Тестовые снимки: Проведите тестовые выстрелы с расчетным объемом впрыска. Осмотрите формованные детали на наличие любых дефектов, таких как короткие снимки (неполное наполнение), вспышка (избыток материала) или деформация.
- Корректирование: На основании результатов тестового выстрела внесите небольшие корректировки в объем впрыска. Если есть короткие выстрелы, немного увеличьте объем впрыска; Если есть вспышка, уменьшите ее.
- Мониторинг и оптимизация: Непрерывно контролируйте производственный процесс и качество формованных деталей. Со временем вы можете оптимизировать объем впрыска для достижения наилучших результатов.
Заключение
Расчет объема впрыска для пластиковой инъекционной машины представляет собой многокачественный процесс, который требует тщательного рассмотрения конструкции детали, конструкции плесени, свойств пластикового материала и спецификаций машины. Используя соответствующие методы расчета и тонкую настройку объема во время производства, вы можете обеспечить высокое качественное формованное детали и эффективное производство.
Если вы находитесь на рынке для пластиковой инъекционной машины или нуждаетесь в дальнейшей помощи при расчете объема впрыска, мы здесь, чтобы помочь. Наша команда экспертов может предоставить вам персонализированные решения на основе ваших конкретных требований. Свяжитесь с нами, чтобы начать плодотворную дискуссию о ваших потребностях в пластиковой инъекции.
Ссылки
- «Справочник по формированию пластиковой инъекции». O. Olabisi
- «Инъекционное формование для медицинского применения» от Питера А. поговорки
